對于辦公樓、綜合樓等商用建筑物或公共區域大開間的場地，由于其使用對象數量的不確定性和流動性等因素，宜按開放辦公室綜合布線系統要求進行設計，并應符合下列規定:

一、開放辦公室綜合布線

1. 采用多用戶信息插座時，每一個多用戶插座包括適當?shù)膫溆昧吭趦?nèi)，宜能支持12 個工作區所需的8位模塊通用插座;各段纜線長度可按表圖1選用，也可按下式計算。

C=(102-H)/ 1.2

(3.6.1-1)

W=C-5

(3.6.1-2)

式中 C=w+D--工作區電纜、電信間跳線和設備電纜的長度之和;

D--電信間跳線和設備電纜的總長度;

W--工作區電纜的最大長度，且 W≤22m;

H--水平電纜的長度。

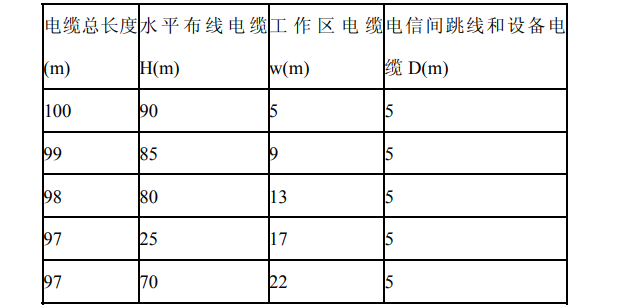

表圖1：各段纜線長度限值

2. 采用集合點時，集合點配線設備與 FD之間水平線纜的長度應大于 15m。集合點配線設備容量宜以滿足 12 個工作區信息點需求設置。同一個水平電纜路由不允許超過一個集合點(CP);

從集合點引出的 CP 線纜應終接于工作區的信息插座或多用戶信息插座上。3.6.2 多用戶信息插座和集合點的配線設備應安裝于墻體或柱子等建筑物固定的位置。

三、工業級布線系統

1. 工業級布線系統應能支持語音、數據、圖像、視頻、控制等信息的傳遞并能應用于高溫、潮濕、電磁干擾、撞擊、振動、腐蝕氣體、灰塵等惡劣環境

2. 工業布線應用于工業環境中具有良好環境條件的辦公區、控制室和生產區之間的交界場所、生產區的信息點，工業級連接器件也可應用于室外環境中。

3. 在工業設備較為集中的區域應設置現場配線設備。

4. 工業級布線系統宜采用星形網絡拓?fù)浣Y(jié)構。

5. 工業級配線設備應根據環境條件確定IP的防護等級。
